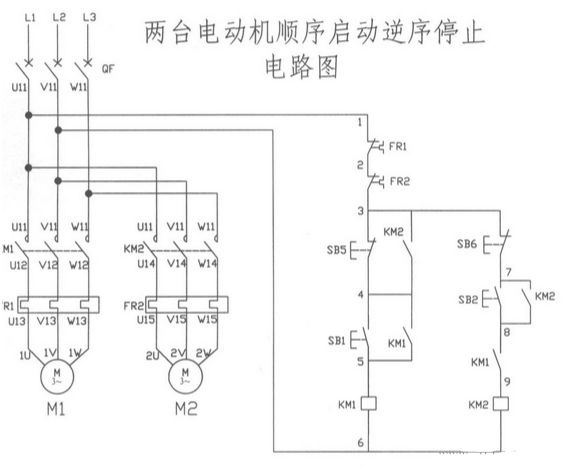

兩臺電動機順啟逆停電路圖設計：

原理解析：

        次序發動、逆序中止操控電路是在一個設備發動以后另一個設備才干發動運轉的一種操控辦法，常用于主輔設備之間的操控，如圖當輔佐設備的接觸器KM1發動以后，首要設備的接觸器KM2才干發動，主設備KM2不中止，輔佐設備KM1也不能中止。

工作進程：

        1、合上開關QF使線路的電源引進。

        2、按下按鈕SB1，接觸器KM1線圈得電吸合，主觸點閉合輔佐設備運轉，而且KM1輔佐常開觸點閉合完結自堅持。

        3、按下按鈕SB2，接觸器KM2線圈得電吸合，主觸點閉合主電機開始運轉，而且KM2的輔佐常開觸點閉合完結自堅持。

        4、KM2的另一個輔佐常開觸點將SB5短接，使SB5失去操控效果，無法先中止輔佐設備KM1。

        5、中止時只要先按下SB6按鈕，使KM2線圈失電輔佐觸點復位（觸點斷開），SB5按鈕才起效果。

        6、主電機的過流維護由FR2熱繼電器來完結。

        7、輔佐設備的過流維護由FR1熱繼電器來完結，但FR1動作后操控電路全斷電，主、輔設備全中止運轉。
